Κυκλοειδής κρύος ρόλος εμποδίων συντριβής μειωτών Pinwheel που διαμορφώνει τη μηχανή 1.5mm - 3mm

Κυκλοειδής κρύος ρόλος εμποδίων συντριβής μειωτών Pinwheel που διαμορφώνει τη μηχανή 1.5mm - 3mm

Κύρια τεχνικά στοιχεία του ρόλου εμποδίων συντριβής που διαμορφώνουν τη μηχανή

Δομή του ρόλου που διαμορφώνει τη μηχανή

1. Decoiler

• Παθητική φόρτωση με ένα κεφάλι σε μια πλευρά
• Μέγιστο βάρος φόρτωσης: 8000Kg
• Μέγιστη διάμετρος της σπείρας: 1600mm
• Μέγιστο πλάτος coiler: 600mm

2. Ταΐζω-& ισοπεδώνοντας

• Το φύλλο μετάλλων στέλνεται στην καθοδήγηση των ροδών (και αριστερά και η δεξιά πλευρά είναι διευθετήσιμη)
• Το φύλλο μετάλλων στέλνεται στην παράδοση της διαμέτρου κυλίνδρων είναι 180mm, το υλικό είναι χάλυβας S45C, αποσβημένο 48°C-52°C
• Η ισοπέδωση γίνεται από την άνω πλευρά τριών κυλίνδρων και το μειονέκτημα τεσσάρων κυλίνδρων, οι οποίες είναι όλες αποσβημένη επεξεργασία επιφάνειας.

3. Punching (και και η δεξιά πλευρά είναι διευθετήσιμη)

• Υδραυλικό punching
• Διάμετρος του εμβόλου: 140mm
• Πίεση εργασίας: 20Mpa
• Υλικό φορμών: Cr12, αποσβημένο 58°C-62°C
• Δύναμη του υδραυλικού σταθμού: 15 KW
• Διάσταση (χιλ.): 1500 (Λ) X1100 (W) X1200 (Χ)

4. Διαμόρφωση

• Δύναμη κύριων μηχανών: 22 KW
• Κυκλοειδής μειωτής BWD14-43-45KW pinwheel
• Μετάδοση: κιβώτιο εργαλείων με την καθολική σύζευξη
• Υλικό άξονων: Χρησιμοποιώντας τον υψηλής ποιότητας χάλυβα 45 που αποσβήνεται και που μετριάζεται μετά από να τελειώσει την επεξεργασία
• Διάμετρος άξονων: 100mm
• Υλικό κυλίνδρων: GCR15, αποσβημένο 58°C-62°C, επιμεταλλώστε με ηλεκτρόλυση την επεξεργασία επιφάνειας
• Αριθμός σταθμών: 17 σταθμοί
• Μετατροπή συχνότητας χρήσης ρύθμισης ταχύτητας, 5m15m/min (εξαιρέσει punching)
• Μετατροπέας συχνότητας: Panasonic (380V, 50Hz)
• Έλεγχος PLC
• Επιτροπή λειτουργίας οθόνης αφής

5. Κοπή

• Υδραυλική κοπή
• Υλικό της τέμνουσας λεπίδας: Cr12, αποσβημένο 58°C-62°C
• Διάμετρος του εμβόλου: 250mm
• Πίεση εργασίας: 30Mpa
• Κτύπημα εργασίας: 80mm

6.Dimension της γραμμής παραγωγής

• 11000mm (L) X1800mm (W) X1500mm (Χ)

7.Run έξω πίνακας

• Τετραγωνικός σωλήνας (60mm*40mm) που ενώνεται στενά (το ύψος είναι διευθετήσιμο)
• Διάσταση: 1500mm (L) X800mm (W) X600mm-1000mm (Χ)

Ροή εργασίας του ρόλου που διαμορφώνει τη μηχανή

Πρώτη ύλη φόρτωση-ταΐζω-μέσα με την καθοδήγηση (το φύλλο μετάλλων καθοδηγείται στον πρώτο σταθμό διαμόρφωσης)--ισοπεδώνω-punching-κύλισμα & forming-υδραυλική κοπή--το τρέξιμο παρουσιάζει έξω

Σχέδιο δειγμάτων

Πάχος: 1.5mm3mm

Γραμμή παραγωγής

Το Decolier, ρόλος που διαμορφώνει τη μηχανή (να περιλάβει ταΐζω-μέσα, ισοπέδωση, διαμόρφωση ρόλων, punching, έλεγχος υπολογιστών, υδραυλικός σταθμός, κοπή), τρέξιμο παρουσιάζει έξω (2 PC)

Σκίτσο γραμμών παραγωγής

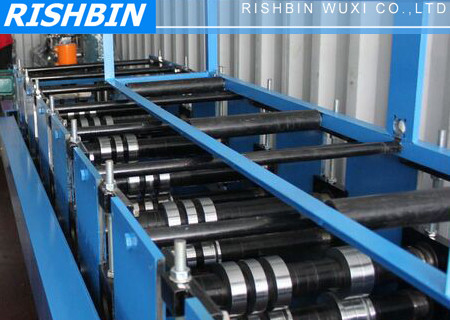

Φωτογραφίες μηχανών για την αναφορά

Το πλεονέκτημά μας

• Υψηλός - ποιότητα
• Αξιόπιστος
• Ανθεκτικός
• Λογική τιμή
• Αγαθό μετά από την υπηρεσία
• 1 εξουσιοδότηση έτους
• Περισσότερο από 10 έτη εμπειρίας
