Ρόλος του Full Auto που σκίζει τη μηχανή για την επεξεργασία σπειρών χάλυβα 0.3mm - 2mm

0.3--σκίζοντας μηχανή Ρ 2mmx1300mm

Περιγραφή:

1. Η σκίζοντας μηχανή χρησιμοποιείται ευρέως στη βιομηχανία επεξεργασίας σπειρών χάλυβα με την οποία μπορεί να επεξεργαστεί τη μεγάλη γαλβανισμένη σπείρα χάλυβα, την προβερνικωμένη σπείρα χάλυβα, alumzinc τις σπείρες και ούτω καθεξής σε μερικά διάφορα πλάτη και τις μικρότερες σπείρες έπειτα που αυτές οι μικρότερες σπείρες μπορούν να χρησιμοποιηθούν ευρέως στο ρόλο διαμορφώνοντας τη βιομηχανία για να διαμορφώσουν τα διαφορετικά σχεδιαγράμματα.

2. Ολόκληρη η γραμμή consits αυτοκινήτου σπειρών, decoiler, ρόλοι τσιμπήματος, που καθοδηγούν, διευθύνει το κουρεύοντας όργανο, που σκίζει τη μηχανή, το απόρριμα αποβλήτων recoiler, tensioner, το προ-seperator, recoiler και το αυτοκίνητο σπειρών εκφόρτωσης.

3. Υιοθετούμε το PLC της Mitsubishi και την ανθρώπινος-διαλογική οθόνη αφής, ελεγκτής Eurotherm για να πραγματοποιήσουμε τις αυτόματες υδραυλικές βαλβίδες τοπ ποιότητας παραγωγής επίσης που κατασκευάζονται στην Ταϊβάν ή τη Γερμανία

4. Μπορούμε να παρέχουμε τη συντήρηση όλος-ζωής και τον τεχνικό οδηγό της μηχανής επίσης τα ανταλλακτικά στους πελάτες μας

5. Είναι εύκολο να λειτουργήσει με το χαμηλό noice, το σταθερό performace και την υψηλή αποδοτικότητα

Εφαρμογές:

Οι σχισμές μπορούν να χρησιμοποιηθούν στο ρόλο διαμορφώνοντας τη μηχανή, γραμμή σωλήνων συγκόλλησης HF και ούτω καθεξής.

Προδιαγραφές:

0.3mm~2.0mm×1300mm που σκίζουν τις προδιαγραφές μηχανών

1.Basic προδιαγραφή της σπείρας χάλυβα

Υλικό σπειρών χάλυβα: κοινός χάλυβας άνθρακα, γαλβανισμένος χάλυβας ή προβερνικωμένος χάλυβας

Πάχος σπειρών: 0.3mm--2mm

διάμετρος σπειρών: ανώτατο ф2100mm

Πλάτος σπειρών: 300mm-1300mm

Εσωτερική διάμετρος σπειρών: ≥φ508

Βάρος σπειρών: ανώτατο 20T

2.Flow διάγραμμα:

Υδραυλικό αυτοκίνητο σπειρών-ενιαίο mandrel φτυάρι decoiler-κεφαλιών και σίτιση 2 ρόλων --επικεφαλής κουρεύοντας μηχανή φύλλων-Κοίλωμα (1)--αποκατάσταση απόκλισης (φύλλο που καθοδηγεί)--σκίζω-δευτερεύον οπισθοχωρώ-κοίλωμα απορρίματος (2)-προ-seperator και απόσβεση που εντείνουν τη μηχανή-οπισθοχώρηση σπειρών -ξεφορτώνοντας αυτοκίνητο σπειρών--υδραυλικός έλεγχος -ηλεκτρικός έλεγχος

3..1 υδραυλικό αυτοκίνητο σπειρών:

Μορφή 1:1 αυτοκινήτου σπειρών: τετράτροχος περίπατος

1.2 δομή του αυτοκινήτου σπειρών: η δομή χάλυβα και αυτό είναι V-shape στην κορυφή.

1.3 δύναμη του συνεχούς περιπάτου: 2.2kw κυκλοειδές decelerator εργαλείων

1.4 δύναμη της ανύψωσης και του χαμηλώματος: υδραυλικό προσανατολισμένο προς το cyliner ф160mmx700mm

1.5 ανώτατο ταξίδι της ανύψωσης και του χαμηλώματος: 700mm

1.6 ανώτατη ικανότητα φόρτωσης: 20000KG

1.7 αυτοκίνητο σπειρών με το κοίλωμα

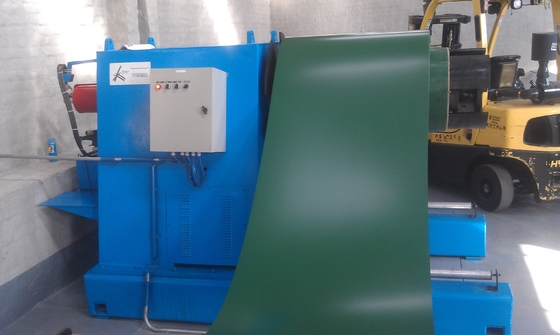

2. Ενιαία mandrel decoiler μηχανή

2.1 τρόπος: ενιαίο mandrel βραχιόνων, υδραυλική εσωτερική επέκταση

2.2 μορφή επέκτασης και συμβαλλόμενης σειράς: ф460--ф510mm, υδραυλικός κύλινδρος πετρελαίου που οδηγείται,

2.3 δύναμη της μετακίνησης: υδραυλικός κύλινδρος πετρελαίου που οδηγείται (προδιαγραφή ф160mmx100mm κυλίνδρων πετρελαίου)

2.5 ανώτατο εξωτερικό dia σπειρών: Φ2100mm

2.6 πλάτος σπειρών: 300mm--1300mm

2.7 ανώτατη ικανότητα φόρτωσης: 20000kg

2.8 τρόπος του φρένου: πνευματικό φρένο

3: καθοδηγώντας κεφάλι και κεφάλι φτυαριών

3.1 μορφή επικεφαλής καθοδηγώντας δομής: ενωμένη στενά χάλυβας δομή, κύλινδρος πετρελαίου για

3.2 υδραυλική προδιαγραφή κυλίνδρων πετρελαίου: ф100x500mm, 2pcs

3.3 τράβηγμα των ρόλων: 40Cr, ф250mmx400mm, λαστιχένιοι ρόλοι

3.4 τράβηγμα της δύναμης: 4kw κυκλοειδές decelerator εργαλείων

3.5 προδιαγραφή για το κεφάλι φτυαριών: ενωμένη στενά δομή φύλλων χάλυβα

3.6 δύναμη της ανύψωσης και του χαμηλώματος: υδραυλικός κύλινδρος: ф80mmx400mm:

3.7 δύναμη: υδραυλικός κύλινδρος: ф63mmx400mm

σίτιση 4 2 ρόλων

4.1 προδιαγραφή ρόλων σίτισης: ф160mmx1350mm

4.2 υλικό των ρόλων: 40Cr, που ρόλοι επιχρωμιωμένος

4.3 ο κύλινδρος πετρελαίου για την ισοπέδωση κυλά lifting& το χαμήλωμα: ф80mmx100mm, 2pcs

4.4 lifting&lowering όργανο: 4kw κυκλοειδές decelerator εργαλείων

4.5 δύναμη της σίτισης: 7.5kw μηχανή συν το μειωτή ταχύτητας

5.hydraulic επικεφαλής-κουρεύοντας μηχανή φύλλων 1set

5.1 προδιαγραφή: 2mmx1300mm

5.2 ανώτατο πάχος κουράς: 3mm

5.3 ανώτατο πλάτος: 1300mm

5.4 προδιαγραφή κοιλωμάτων: 3mx1.8mx3m (LXWXH) που γίνονται από τον πελάτη στη βάση

5.5 η κύρια λειτουργία είναι η αποθήκευση σπειρών και καθώς επίσης και για να προστατεύσει τη σπείρα από τη ζημία στο έδαφος

6. απόκλιση που αποκαθιστά τη μονάδα (δευτερεύουσα καθοδηγώντας μονάδα)

6.1 η κατακόρυφος κυλά την προδιαγραφή: ф90mmx1250mm 3 ζευγάρια

6.2 πιέζοντας ρόλοι σπειρών: , που επιχρωμιώνονται

6.3 δύναμη των πιέζοντας ρόλων σπειρών: υδραυλικός κύλινδρος πετρελαίου, ф80mmx100mm

6.4 σειρά της αποκατάστασης της απόκλισης: 3001300mm

6.5 τρόπος της πλευράς που καθοδηγεί: ενιαία πλευρά με το χέρι τον έλεγχο

7. Κύρια σκίζοντας μηχανή

7.1. Τρόπος: στάσεις γύρω από τη σχισμή λεπίδων

7.2 προδιαγραφή της σχισμής του άξονα: ф205mmx1300mm

7.3 υλικό των άξονων λεπίδων: 40Cr χρώμιο και στίλβωση

7.4 στρογγυλή προδιαγραφή λεπίδων δίσκων: D305xd205mmxT10mm

7.5 υλικό των λεπίδων: 6Crw2Si, χρώμιο HRC60-62degrees

7.6 σχισμή της δύναμης μηχανών: DC55KW μηχανή με την κοινή σύζευξη συν το μειωτή ταχύτητας

7.8 δύναμη της σχισμής της πιέζοντας κίνησης: 2.2KW κυκλοειδές decelerator εργαλείων

7.9 σχισμή της ταχύτητας: 050m/min διευθετήσιμα

7.10 σχισμή της ακρίβειας πλάτους: +/--0.03mm

7.12 τρόπος της μεταβαλλόμενης λεπίδας: ο υδραυλικός κύλινδρος πετρελαίου οδηγεί τις στάσεις που κινούνται,

7.13 υδραυλική προδιαγραφή κυλίνδρων πετρελαίου: ф63mmx450mm

δευτερεύον απόρριμα 8 recoiler

8.1 διπλά απόβλητα πλευρών recoiler

8.2 προδιαγραφή του οπισθοχωρώντας πιάτου: ф450mmx350mm

8.3 δύναμη της οπισθοχώρησης: 4kw έλεγχος αναστροφέων μηχανών

9 πίνακας κοιλωμάτων/βρόχων

9.1 μορφή κοιλώματος: σκυρόδεμα που χύνονται, διπλός επίπεδος πίνακας πλευρών

9.2 μέγεθος βρόχων: 4.5mx2mx3.5m (LXWXH)

9.3 επίπεδη επιτραπέζια δομή: τετραγωνικός σωλήνας που ενώνεται στενά με τους γλιστρώντας ρόλους στις άκρες και τον πλαστικό πίνακα καλυμμένος στο πρόσωπο

9.4 υδραυλικός κύλινδρος πετρελαίου που ανυψώνει και που χαμηλώνει

προ-seperator 10.damping&

10.1 dia άξονων προ-seperator: ф85mmx1300mm

10.3 δίσκοι specificationф200mmx3mm προ-seperator, 65Mn αποσβημένο processment

10.4 pre-separator άξονας που: υδραυλική κίνηση ф75mmx100mm κυλίνδρων πετρελαίου

10.5 δύναμη της συμπίεσης: υδραυλικός κύλινδρος πετρελαίου ф80mmx1400m, 2pcs

10.6 υλικό των ρόλων: 40Cr processment HRC55-56 θερμότητας

11. όργανο και διαχωριστής σπειρών recoiler

11.1 προδιαγραφή άξονων οπισθοχώρησης: ф230mmx1300mm

11.2 προδιαγραφή οπισθοχώρησης: ф508mmx1300mm

11.3 δύναμη της επέκτασης και της εργολαβίας: ф160mmx100mm

11.4 ενισχυτικός βραχίονας: δομή χάλυβα, υδραυλικός κύλινδρος ф80mmx350mm πετρελαίου

11.5 προδιαγραφή άξονων seperator: ф85mmx1300mm

11.6 δίσκοι seperator: ф200mmx3mm, 65Mn αποσβημένο processment

11.7 δύναμη seperator: ф75mmx350mm, υδραυλικός κύλινδρος πετρελαίου

11.8 δύναμη βραχιόνων ώθησης σπειρών: ф80mmx1400mm

11.9 δύναμη της οπισθοχώρησης: 75KW ΣΥΝΕΧΗΣ μηχανή

11.10 έλεγχος μηχανών: έλεγχος 590 ε Eurotherm που κατασκευάζεται στο UK

11.11 ταχύτητα οπισθοχώρησης: 050m/min διευθετήσιμα

11.12 ανώτατο βάρος σπειρών: 20T

11.13 ενισχυτική δύναμη: υδραυλικός κύλινδρος ф80mmx350mm

αυτοκίνητο σπειρών εκφόρτωσης 12 σπειρών (αυτοκίνητο ραγών στο έδαφος)

Μορφή 12:1 αυτοκινήτου σπειρών: τετράτροχος περίπατος

12.2 δύναμη του συνεχούς περιπάτου: 2.2kw κυκλοειδές decelerator εργαλείων

12.3 δύναμη της ανύψωσης και του χαμηλώματος: cyliner που οδηγείται υδραυλικό

12.4 προδιαγραφή: ф160mmx700mm

12.5 ανώτατη ικανότητα φόρτωσης: 20000KG

υδραυλικός έλεγχος 13

13.1 υδραυλικός σταθμός 1 σύνολο

13.2 βαλβίδα ελέγχου και σωλήνας ελαίου, 1set για κάθε έναν

13.3 πίεση: 16Mpa

13.4 δύναμη: 7.5kw-4

13.5 δεξαμενή πετρελαίου: 450L

14 ηλεκτρικός έλεγχος

14.1 ηλεκτρικό γραφείο 1 σύνολο

14.2 γραφείο λειτουργίας 2 σύνολα

14.3 PLC της Mitsubishi
