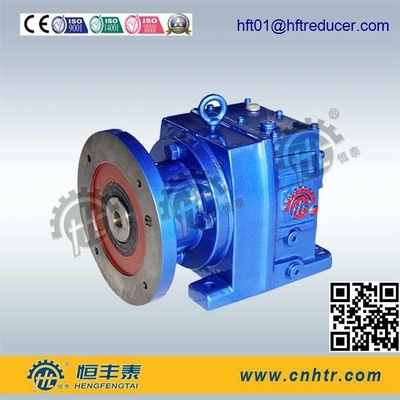

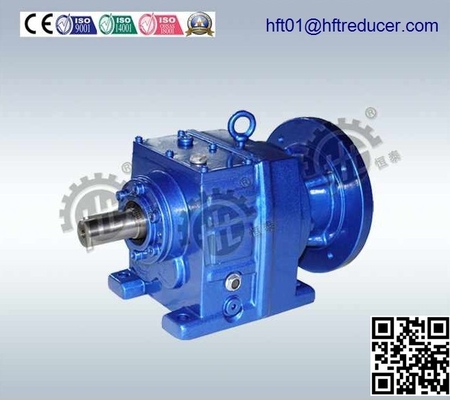

Ελικοειδής τακτοποίηση μειωτών εργαλείων μηχανών τροφίμων R107 με τον άξονα 70mm εισαγωγής μηχανών 1400rpm
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Μοντάρισμα: | φλάντζα που τοποθετείται | Εφαρμογή: | Ταραχοποιός αναμικτών |
|---|---|---|---|
| Φέρον εμπορικό σήμα: | LYC, HRB, ZWZ | Ταχύτητα εισαγωγής: | 1450rpm |
| Υψηλό φως: | ελικοειδής μειωτής ταχύτητας,ευθύγραμμο ελικοειδές κιβώτιο ταχυτήτων |
||
Ελικοειδής τακτοποίηση μειωτών εργαλείων μηχανών τροφίμων R107 με τον άξονα 70mm εισαγωγής μηχανών 1400rpm
Γρήγορες λεπτομέρειες:
|
Πρότυπο
|
27 | 37 | 47 | 57 | 67 | 77 |
|
Μορφή δομών
|
HRHR. .FHRF | |||||
|
Δύναμη εισαγωγής
|
0.12-3 | 0.12-3 | 0.12-5.5 | 0.12-7.5 | 0.12-7.5 | 0.18-11 |
|
Αναλογία
|
3.37-136 | 3.4-133.3 | 3.87-182.6 | 4.32-183.2 | 4.32-180.7 | 5.28-200.9 |
|
Επιτρεπτή ροπή
|
110 | 170 | 255 | 380 | 510 | 700 |
|
βάρος
|
6.2 | 9.4 | 11 | 20 | 28 | 40 |
|
Πρότυπο
|
87 | 97 | 107 | 137 | 147 | 167 |
|
Μορφή δομών
|
HRHR. .FHRF | |||||
|
Δύναμη εισαγωγής
|
0.55-22 | 0.55-37 | 2.2-55 | 5.5-75 | 11-110 | 11-160 |
|
Αναλογία
|
5.33-245.7 | 4.52-280.6 | 4.98-255.4 | 5.22-223.2 | 4.93-162.1 | 10.43-224.6 |
|
Επιτρεπτή ροπή
|
1320 | 2550 | 3670 | 6800 | 11050 | 15300 |
|
βάρος
|
70 | 112 | 169 | 245 | 440 | 770 |
Ελικοειδής διάσταση κιβωτίων εργαλείων ωρ.:
|
Πρότυπο |
Άξονας Dia. (χιλ.) |
Φλάντζα Dia παραγωγής. |
Δύναμη |
Αναλογία |
Επιτρεπόμενη ροπή |
Βάρος |
||
|
Στερεό |
(χιλ.) |
(KW) |
(NM) |
(ΚΛ) |
||||
|
R37 |
25k6 |
120 |
0.12~3 |
3.4~1383.3 |
170 |
9.4 |
||
|
R47 |
30k6 |
140 |
0.12~5.5 |
3.87~182.6 |
255 |
11 |
||
|
R57 |
35k6 |
160 |
0.12~7.5 |
4.32~183.2 |
380 |
20 |
||
|
R67 |
35k6 |
200 |
0.12~7.5 |
4.32~180.7 |
510 |
28 |
||
|
R77 |
40k6 |
250 |
0.18~11 |
5.28~200.9 |
700 |
40 |
||
|
R87 |
50m6 |
300 |
0.55~22 |
5.33~245.7 |
1320 |
70 |
||
|
R97 |
60m6 |
350 |
0.55~37 |
4.52~280.6 |
2550 |
112 |
||
|
R107 |
70m6 |
350 |
2.2~55 |
4.98~255.4 |
3670 |
169 |
||
|
R137 |
90m6 |
450 |
5.5~75 |
5.22~223.2 |
6800 |
245 |
||
|
R147 |
110m6 |
450 |
11~110 |
4.93~162.1 |
11050 |
440 |
||
|
R167 |
120 m6 |
550 |
11~160 |
10.43~224.6 |
15300 |
770 |
||
Τοποθετώντας ρυθμίσεις
Τα διαφορετικά είδη να τοποθετήσουν τις ρυθμίσεις ορίζονται ως επόμενα:
|
M1 |
η orizontally τοποθετημένη μηχανή, το πόδι μονάδων (forR, RX) ή η βάση μονάδων (για το RF, RXF) είναι στο κατώτατο σημείο. |
|
Τετρ.μέτρο |
η μηχανή τοποθετείται κάθετα προς τα κάτω. |
|
Μ3 |
η οριζόντια τοποθετημένη μηχανή, το πόδι μονάδων (forR, RX) ή η βάση μονάδων (για το RF, RXF) είναι τοπ. |
|
M4 |
η μηχανή τοποθετείται κάθετα προς τα πάνω. |
|
M5 |
οριζόντια τοποθετημένη μηχανή, εάν τοποθετείται M1 στη θέση, αριστερή πλευρά των στροφών μονάδων στο κατώτατο σημείο (σημείο άποψης: προς από την πλευρά μηχανών). |
|
M6 |
οριζόντια τοποθετημένη μηχανή, εάν τοποθετείται M1 στη θέση, αριστερή πλευρά των στροφών μονάδων στην κορυφή (σημείο άποψης: προς από την πλευρά μηχανών). |
